ダッシュボードの上側の作業です。
センサー、スピーカ
ダッシュボード上側の作業です。
これ、多分、日照センサーとスピーカカバーだと思います。

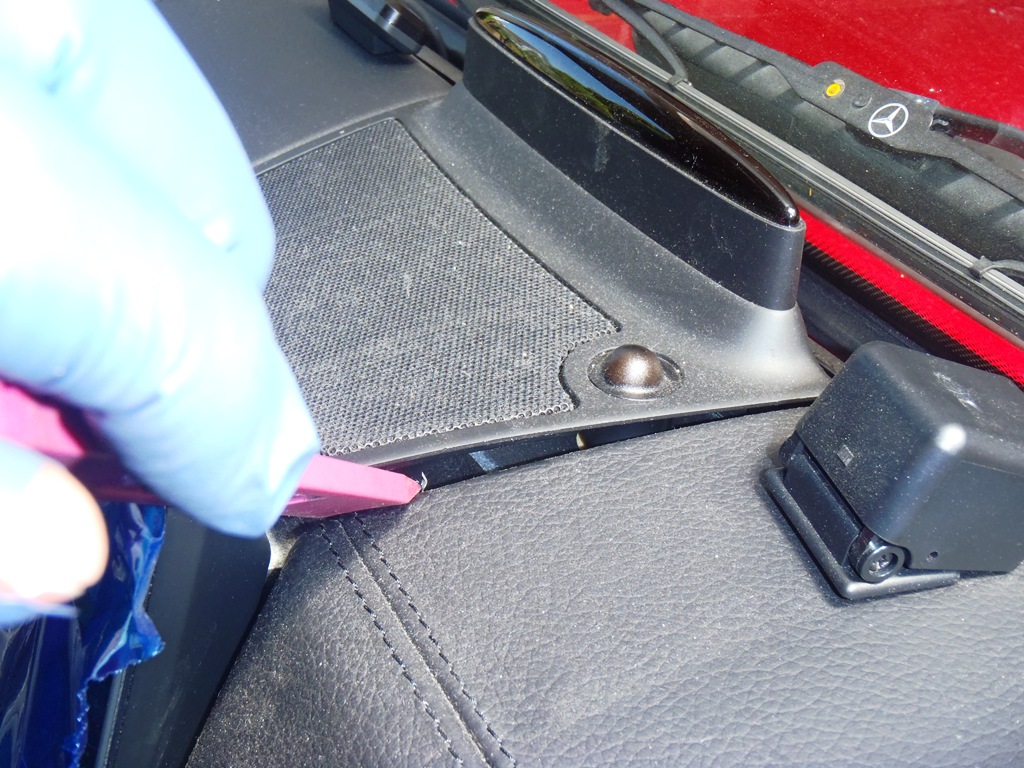

こっから、内装はがし突っ込んで、外します。

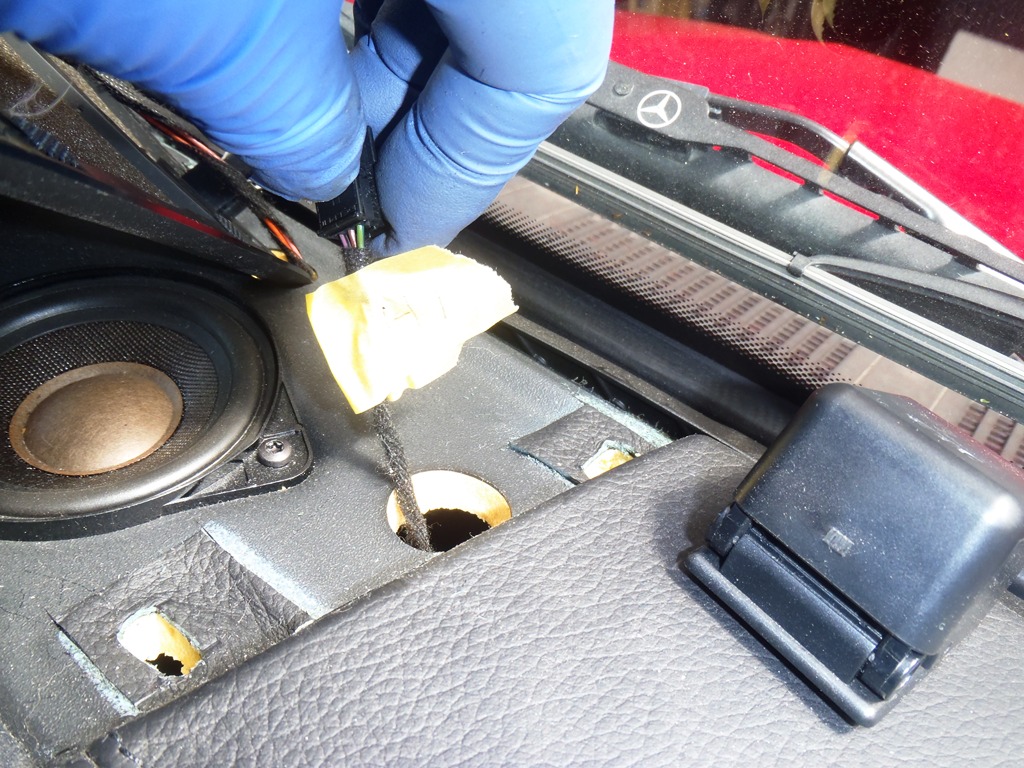

出てくる穴と、コネクタの番号を記録。
コネクタ外します。

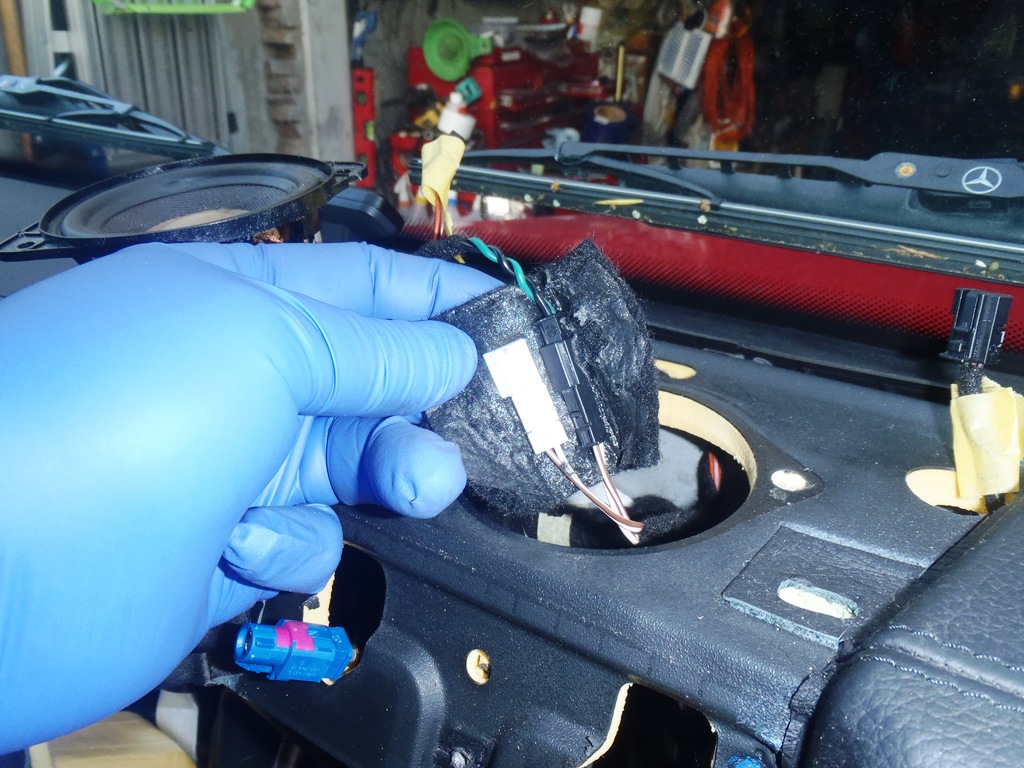

これですが、スポンジ部分がサクサクになってしまっていました。
なので、これも後程取り替えます。
こんな感じです。
スピーカも外す必要ありますね。コネクタ裏にあるはずですから。
結構難航したのが、ディスプレイ。
どこでどう留まっているのかよくわからないのです。
見つけました！

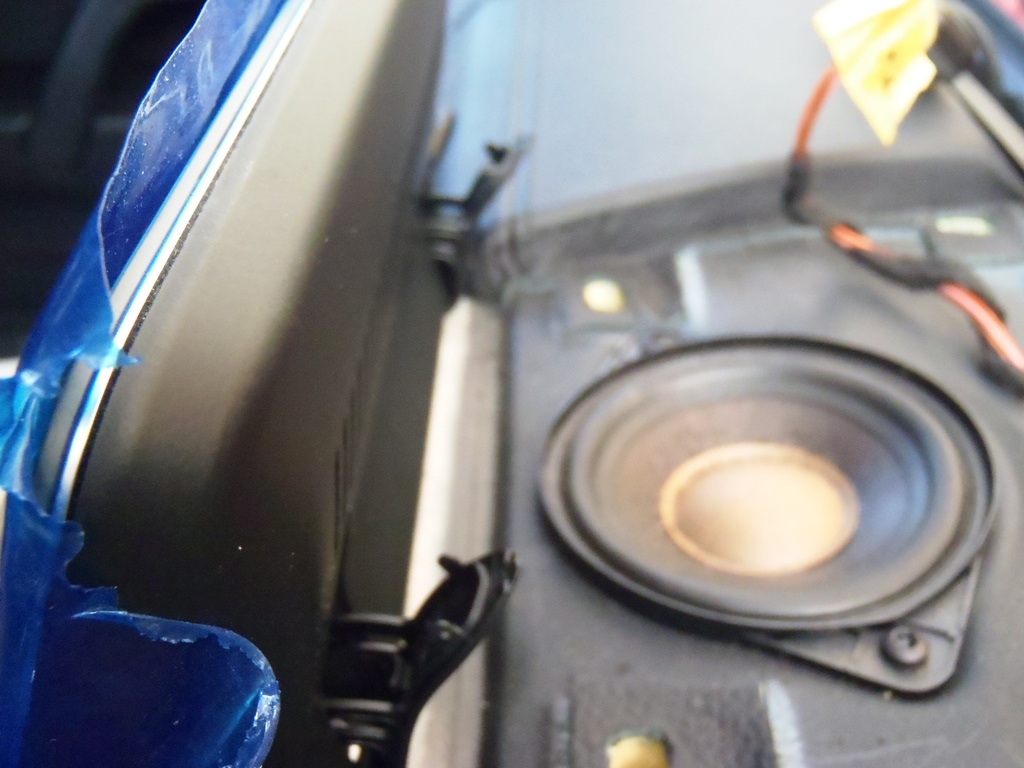

この爪を起こすと、その奥にネジがあります。
この部分、見えないのです。頭を突っ込めない。なので手探りです。

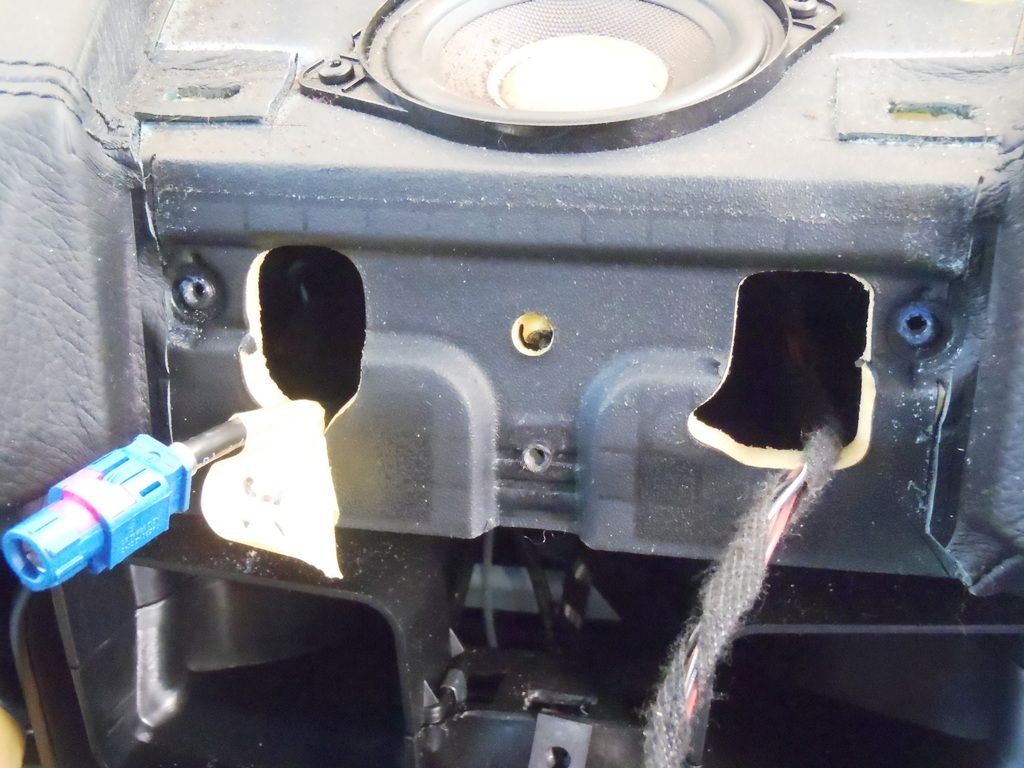

このネジ外せば、ディスプレイ取れます。

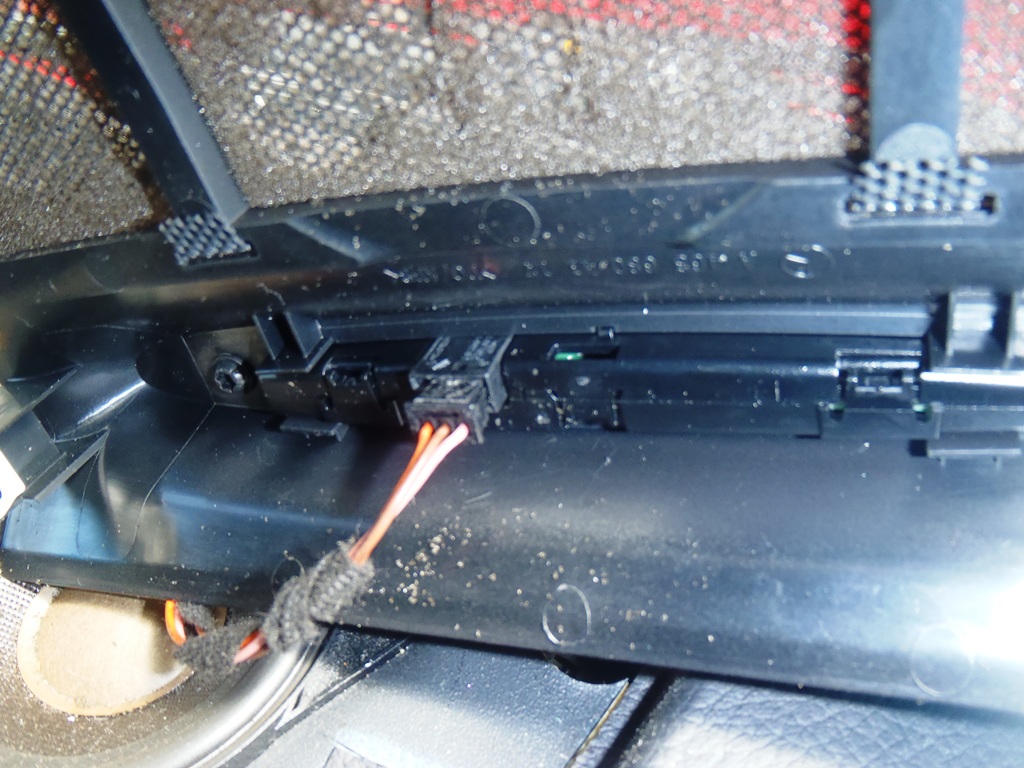

コネクタです。

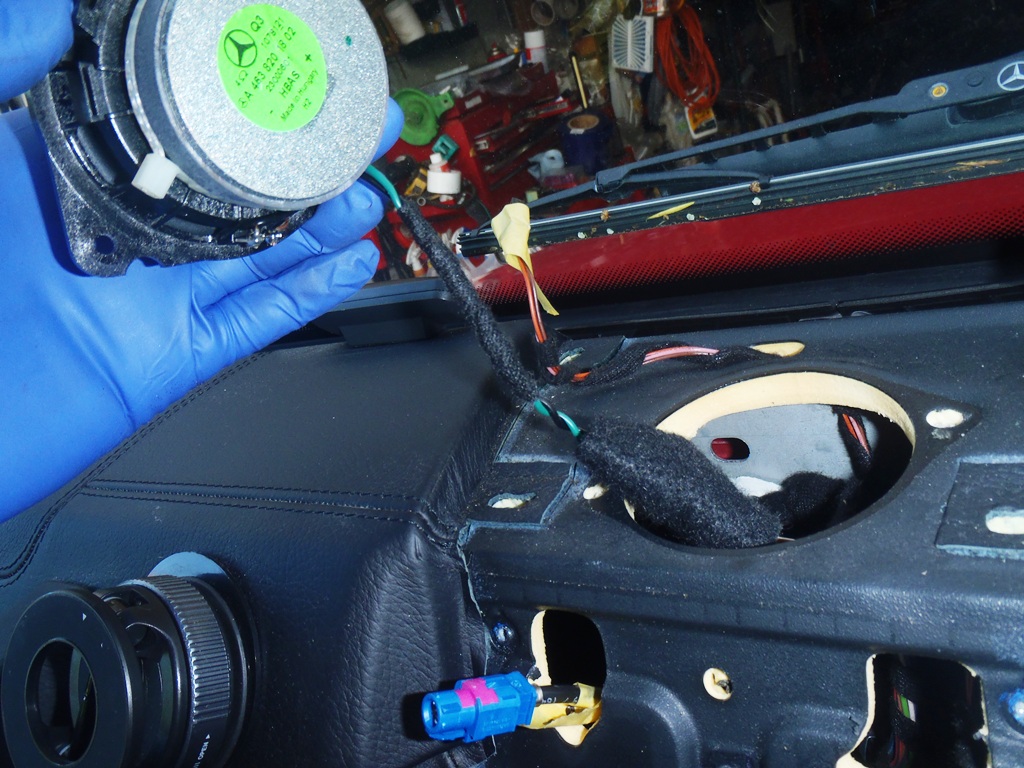

ネジ2本はずせば、スピーカー取れます。
白いコネクタは何もつながってないですね。スピーカーオプションかな？
センターパネル周り
センターパネルを外した奥のプラスチック部品が取れそうで、取れない・・・
結局、さらにシートの間のコンソールを外さなければならないことに気が付きます。
外すもの、結構ありますね。

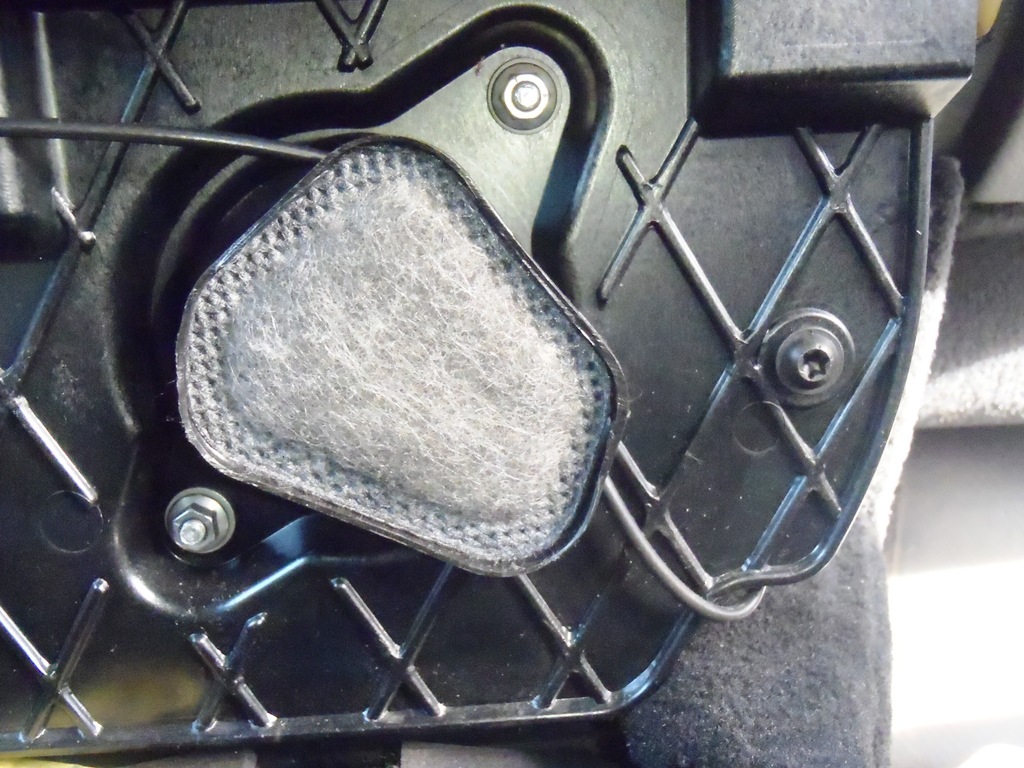

要は、この網状のプラスチック部品が取れないのです。

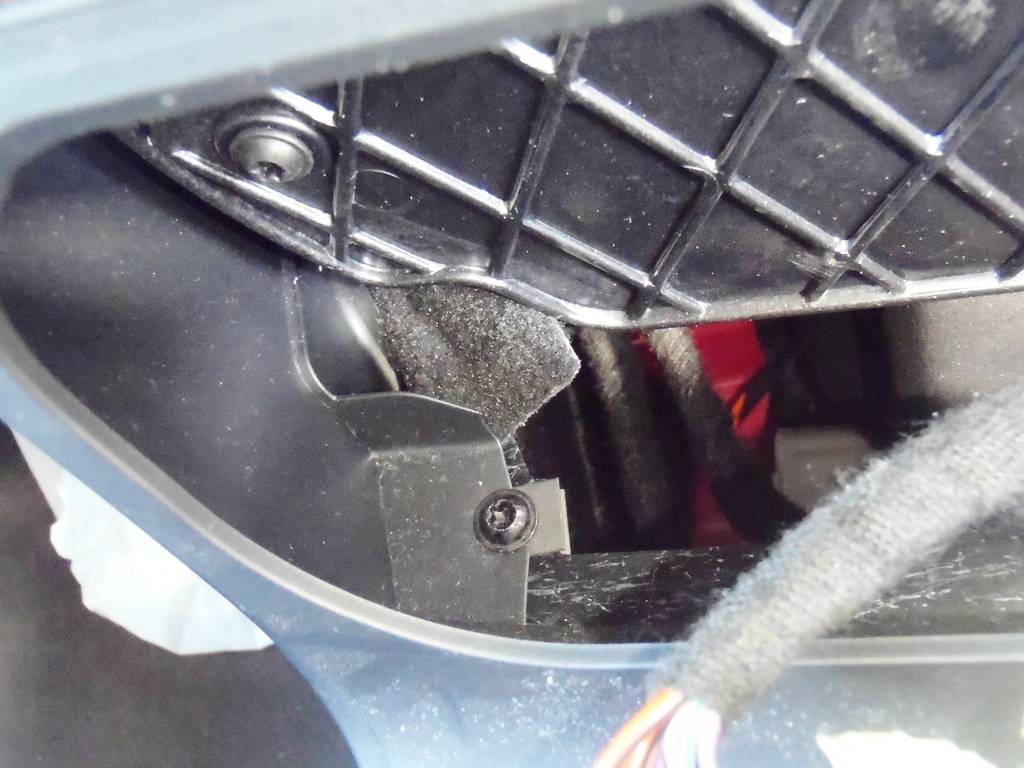

それを取るには、写真の真ん中下にあるネジを外す必要あります。

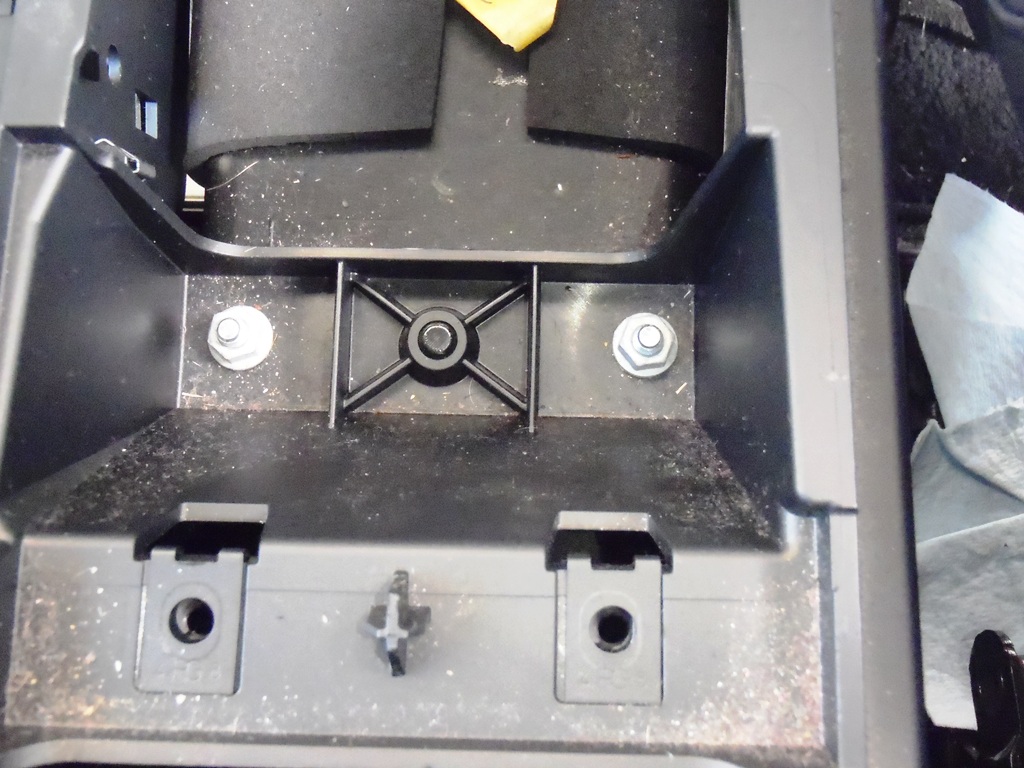

この辺のネジも取ります。

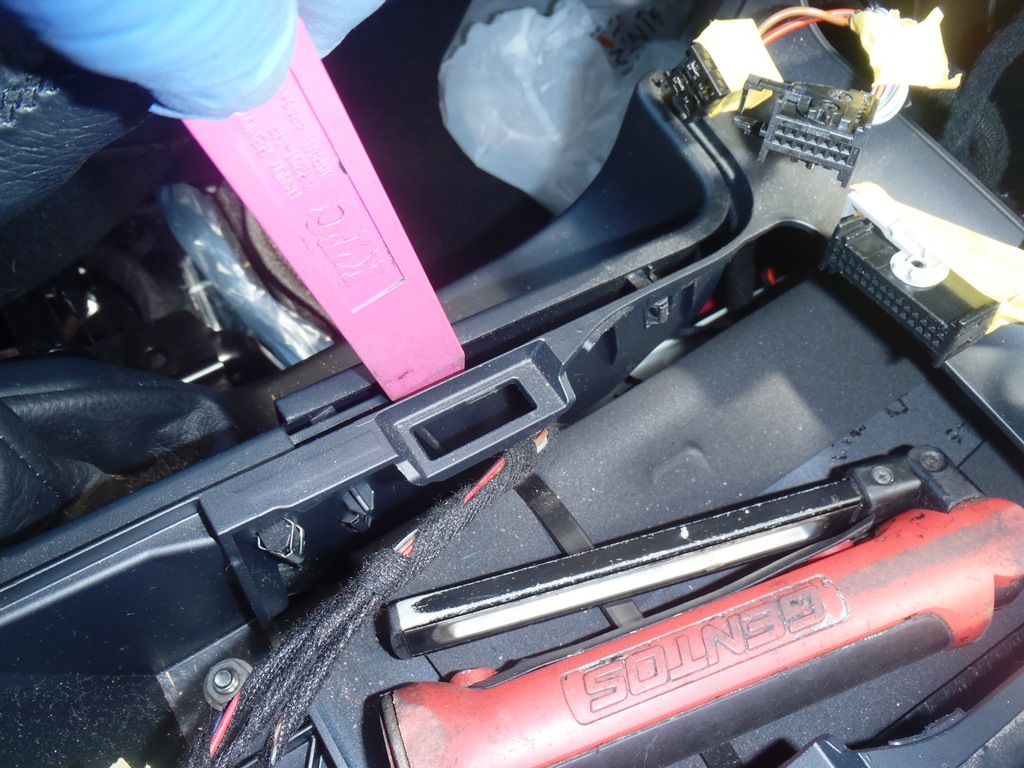

ハンドブレーキ周りのカバーを外します。

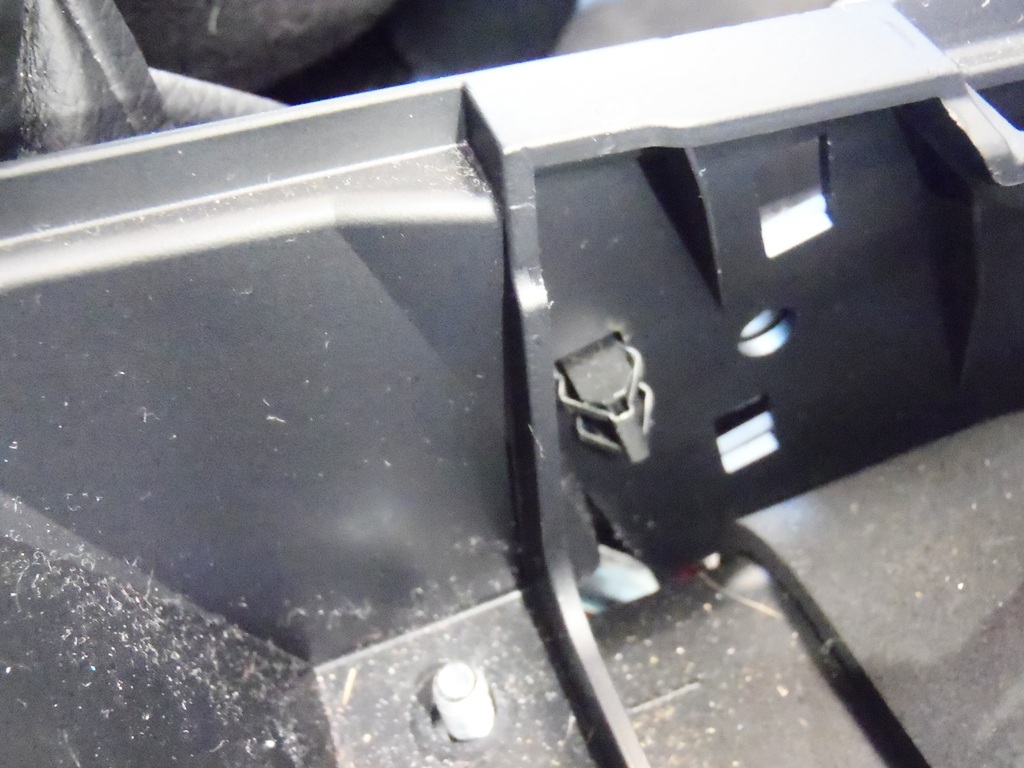

ハンドブレーキの横は別で外れそうです。

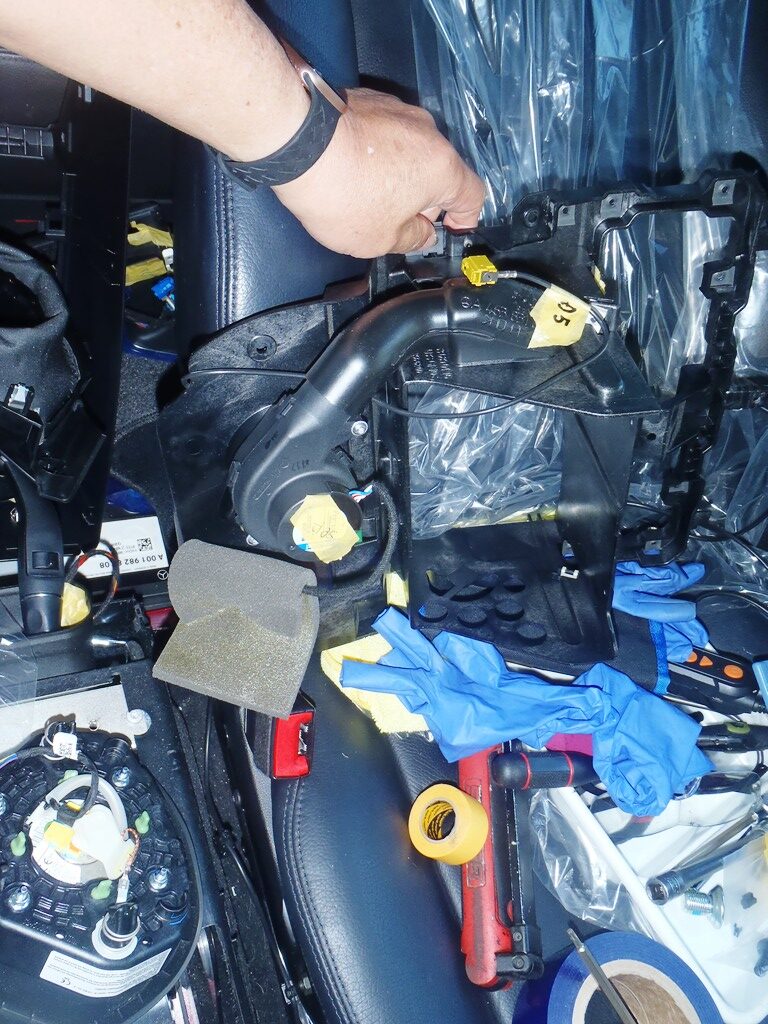

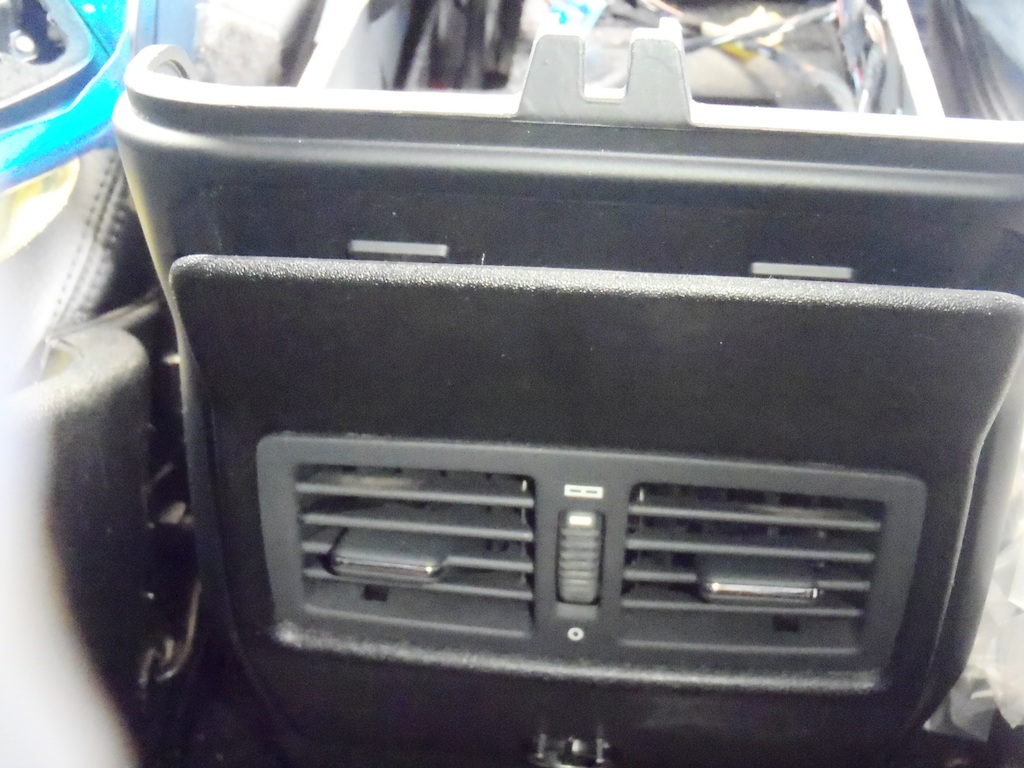

後部座席への吹き出し口もこんな感じで外れます。
これらがごっそり、取れて初めて、この部分が外せます。

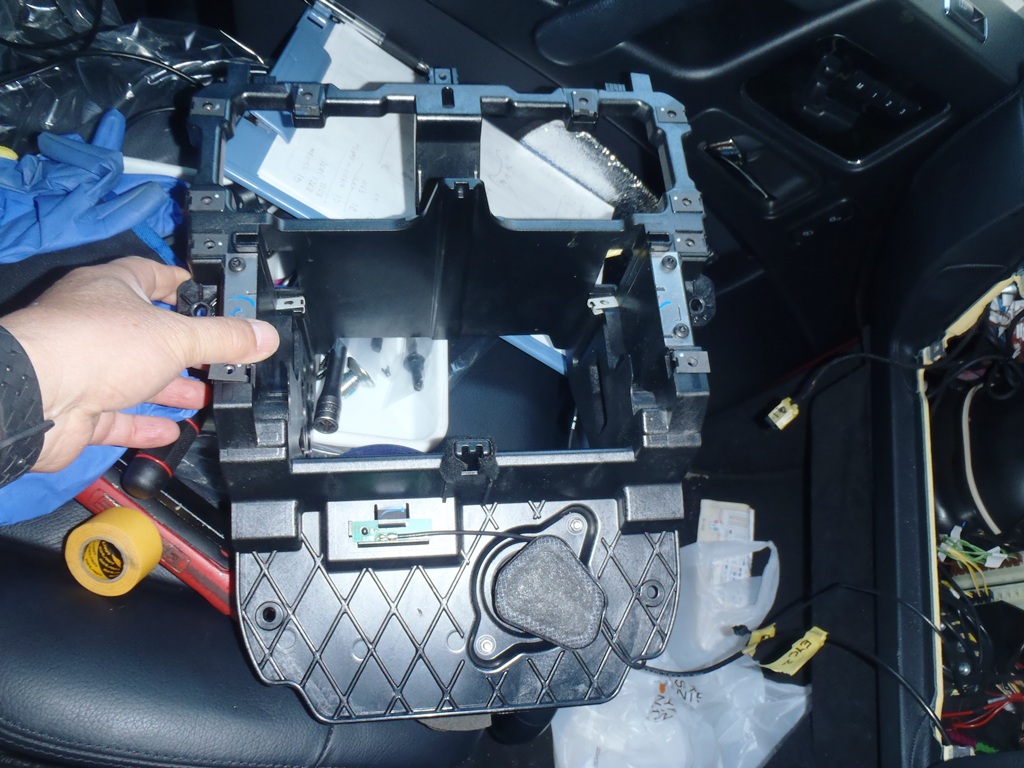

外した部品です。こんな形なのですね。
裏側です。少々わかりにくいですけど・・・・。
